第一点章 投资项目简括

承包范围：水处理站设备制造、安装、调试等所有内容，从设备进水口至设备出水口。
水处理站主要工艺：化粪池出水+调节池+一体化污水处理设备+出水
验收标准：《城镇污水处理厂污染物排放标准》GB 18918----2002中的一级A标准。

1.1的设计依据

（1）技术先进性原则
所使用的工艺和技术应在未来二十年内不会被淘汰，避免重复改造。因此在选择中水处理工艺上应首先考虑设备和技术的先进性。
（2）安全性原则
处理出水水质不能存在任何问题，如果出现水质超标，其影响面很大，是关系到大量人群身体健康的安全性问题。因此，本工程推荐使用的处理技术和处理系统具有高品质的出水和安全保障措施。
（3）低运行成本原则
处理成本应作为技术方案选择的重要原则之一。
（4）少占地原则
污水处理技术的选用还应考虑占地面积小，运行效率高的设备和技术。

1.2工程范围

水处理站界区为从水进入水处理站管网开始，到水处理站最终构筑物出水口结束。
本方案设计范围包括本工程的全部工艺设计，主要有工艺设计、设备选型、安装等直接工程和本工程的设计、调试、培训等间接工程，但不包括处理工程外部供电、引水、排水和绿化、道路等辅助工程，也暂不考虑污水处理站的通讯、交通运输和供配电、供热。

第二章  方案设计依据

2.1设计依据

（1）《中华人民共和国环境保护法》，1989年12月26日；
（2）《中华人民共和国环境影响评价法》，2003年9月1日；
（3）《中华人民共和国环境噪声污染防治法》，1997年3月1日；
（4）《中华人民共和国固体废物污染环境防治法》，2005年4月1日修订；
（5）《中华人民共和国水污染防治法》，2008年2月28日修订；
（6）《建设项目环境保护管理条例》，1998年11月29日；
（7）《中华人民共和国清洁生产促进法》，2003年1月1日；
（8）《中华人民共和国循环经济促进法》，2008年8月29日；
（9）中华人民共和国环境保护部（2009）第5号令《建设项目环境影响评价文件分级审批规定》，2009年1月16日；

2.2、方案设计时执行下列有关规范：
（1）建设单位（业主）提供的有关设计基础资料；
（2）《污水综合排放标准》【GB18918-2002】
（3）室外排放设计规范（GBJ14－87）；
（4）环境噪声标准（GB5096－93）；
（5）低压配电设计规范GB50054-95；
（6）给水排水工程和污水处理工程建设有关技术规范；
（7）水处理设备制造技术条件 (JB2932-99)；
（8）中华人民共和国环境保护法；
（9）国务院关于环境保护若干问题的决定(国发(1996)31号文)；
（10）地面水环境质量标准(GB3838-88)；
（11）混凝土质量控制标准 (GB50164-92)；
（12）钢筋焊接接头试验方法 (JGJ\T27-2001\J140-2001)；
（13）砼结构工程施工质量验收规范 (GB50204-2002)；
（14）建筑地面工程施工质量验收规范 (GB50209-2002)；
（15）给水排水工程构筑物结构设计规范 (GB50069-2002)；
（16）给水排水构筑物施工及验收规范 (GBJ141-90)；
（17）给水排水管道工程施工及验收规范 (GB50268-97)；
（18）建筑电气安装工程施工质量验收规范 (GB50303-2002)；
（19）建筑工程施工施工现场供用电安全规范 (GB50194-93)；
（20）建筑地基基础设计规范 (GB5007-2002)；
（21）建筑结构荷载设计规范 (GB5009-2001)；
（22）砼结构设计规范 (GB50010-2002)；
（23）云南省地方标准《农村生活污水处理设施水污染物排放标准》（DB53/T 953-2019）
（24）《城镇污水处理厂主要水污染物排放限值》DB5301/T43-2020


2.2设计使用年限

本工程的设计使用年限为：20年


第三章    设计水量及排放标准

3.1 进水水量

方案发电量：选择带来了数据表格，如今的直接排放废发电量700m³/D作用,任务时天天24小。

3.2 进水并且没有及时正确地处理环境质量

要根据住户可以提供資料及之前的相关联城市污水补救经验总结得出结论：

顺序号	根本控制创业项目	电镀废水水污染
1	自动隐藏物	≤250mg/L
2	生物化学需氧量（BOD5）	≤250mg/L
3	电学需氧量（COD）	≤500mg/L
4	氯离子（NH3-N)	≤30mg/L
5	总磷（以P 计）	≤0.5mg/L

3.3出水标准

生活城市污水经有机化学血生化团体艺除理后，除理后冒水执行力燕赵人民群众俄罗斯联邦《还有城镇城市污水除理厂废弃物物直接污水排放细则规定》GB 18918----2002中的3级A细则规定(远超3级A)；相应的评价指标一下表右图：

数字序号	工程	计量单位	生活饮用水指標
1	pH	無量纲	5.5-8.5
2	耐腐蚀耗氧率（COD）	mg/L	≤50
3	TN	mg/L	≤15
4	TP	mg/L	≤0.5
5	BOD	mg/L	≤10
6	SS	mg/L	≤10
7	NH3-N	mg/L	≤5



第4章    艺选

4.1工艺选择原则

严格执行国家环境保护有关法律法规，严格执行国家有关设计规范，按规定标准排放标准,使处理污水出水达标排放标准，即使处理后的污水各项指标达到或优于排放标准。
结合污水处理站实际情况，采用先进、经济、合理、成熟、可靠的处理工艺。
为考虑经济效益和投资成本、水质稳定的情况下，我公司在工艺设计与设备选型上，充分考虑了设备在生产运行过程中具有较大的灵活性和调节余地，能适应水质、水量的变化，确保出水水质稳定，达标排放。
在平面布局上也力求紧凑、简洁、功能齐全；工艺流程合理通畅，尽可能缩短建、构筑物间距，节省占地，并保证绿化面积，适当留有扩建余地；
工艺运行过程中，便于操作管理及维修，节能、动力消耗和运行费用低，我公司采用自动控制系统，可实现无人值守，液位自动调节，可根据污水进水量的大小进行调节设备，实现间断运行设备，降低运行成本，提高经济效益，设备不会出现水大处理不了、水小处理不饱和的空置和浪费。
在确定污水处理工艺流程时，应在遵守设计原则的基础上，按照设计要求，综合考虑各方面的影响因素进行确定。本方案在确定工艺流程时主要考虑了以下因素：
污水处理站污水来源及水质对工艺流程的影响；
污水处理站出水水质对工艺流程的影响；
拟建污水处理站的场地情况（位置及周边环境、来水方向及埋深等）；
各单元工艺之间的联系和协同作用；
各处理单元工艺形式对处理效果的影响；
设备选型和管道布置形式对运行维护的影响；
运行管理的方便性；
所选择的工艺技术必须是最成熟的，最符合当地实际情况水和生产特征的；
所选择的工艺流程必须是最简单的，管理和运行最容易实现的；
所选择的工艺设备必须是最经济适用的，也是最容易维护和更换的。

4.2 制作工艺工作流程

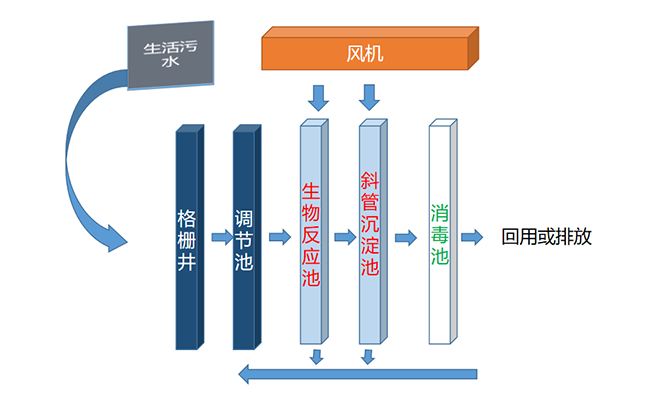

根据本项目污水的水质特点及我公司在类似污水处理工程中的实践经验，保证出水达到处理要求，确定工艺为：化粪池出水+调节池+一体化污水处理设备+出水



注：图中红色为一体化污水处理设备

4.3 各工艺段介绍

1）格栅
污水处理工艺中的格栅有好多种类，主要有粗格栅和细格栅之分，粗格栅主要用于去除水中漂浮物，细格栅主要去除水中一些细小的颗粒及悬浮物。
格栅的主要作用就是去除可沉物和漂浮物，减轻后续处理设施的负荷。
本方案采用的是细格栅，格栅井设置为地下式钢筋混凝土池，格栅采用手动格栅。
2）调节池
污水经格栅处理后进入调节池池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定，并设置回流系统，用于搅拌，以防止污水中悬浮颗粒沉淀而发臭，又对污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能和处理效果。
设计特点：设计有效停留时间8-16小时。沉淀池设计为专门定制玻璃钢调节池。池内设置液位控制器控制水泵的运行。潜污泵设置一台，液位控制，水泵采用无堵塞撕裂杂物泵。
3）一体化污水处理设备
作用是进行好氧生化处理，在好氧过程中，大量高压的空气释放到污水中与污水 混合、搅拌，微小的气泡与污水接触，氧气进入微生物细胞内，微生物进行新陈代谢降 解污水中的有机物，老的微生物消亡，新的微生物诞生，生生不息周而复始，污水得到 降解、净化。
生物接触氧化池关键因素是设置了填料，接触填料作为微生物栖息的场所，是生 物膜的载体。接触层生物膜可利用氧化池出水中较高的剩余溶解氧，对水质进一步生物 氧化，而填料的作用主要体现在“三高”，即：
(1) 高生物量：由于填料的大比表面积，为生物栖息提供了巨大的空间，使得大量 微生物得以附着生长，因而可维持生物接触氧化池内较高浓度的生物量.
(2) 高生物活性：由于填料的设置，可对气泡进行切割和阻挡，起到了曝气受限器 的作用，使气泡的停留时间和气液接触的表面积增加，实测证明提高了氧的吸收能力, 可减少曝气量.在曝气面积不变的情况下，曝气强度增加，空气水流扰动剧烈，对生物 膜表面的冲刷加强，使生物膜更新快，泥龄短，因而接触氧化池具有较高的生物活性.
(3) 高传质速度：因填料的高孔隙率和生物膜的立体结构，使废水较方便地进入填 料内部孔，进行生物接触氧化反应，同时也使得正常脱落的生物膜较为容易地从填料中 随水流出，减少了填料堵塞的出现概率，同时由于曝气强度大，池内流体强烈扰动，生 物膜表面的代谢物质流动和更新速度快，反应浓度梯度大，传质效率高，因而生物膜能 保持较高的生化反应速率.

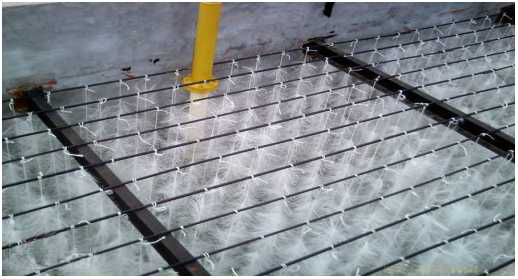

填料安装完成效果图

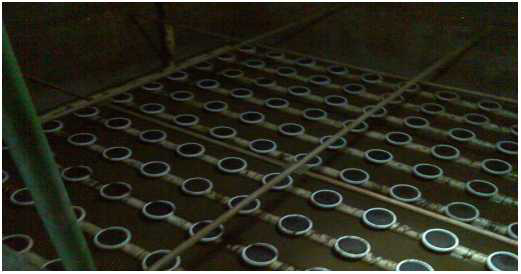

完成曝气安裝后的效果

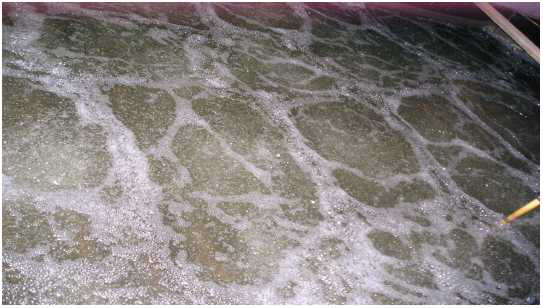

运行中的挂触氧化池

4）消毒装置
消毒设计采用次氯酸钠消毒，该方式具有使用方便，简单安全等特点，经消毒后的水再排入市政污水管道或附近水域。该池设计为钢制结构的箱体，集成到一体化污水处理设备内。

第五章  一体化污水处理设备工艺单元设计

5.1格栅板

为防止大颗粒杂质进入后续设施沉积在其后设置两道格网和一道格栅，以保证后续设备的正常运行。栅渣定期清除，作垃圾处理。
设计参数
格栅井：建设尺寸： L×B×H=1m×0.6m×1m   砖混结构。
主要设备：  栅隙10mm

5.2 调高池

由于排水的周期性与水质的不均匀性，来自各时的水质、水量均不一样，一般高峰流量为平均处理量的2～5倍，因此为保证后续处理设施的正常运行和达到设计的出水水质，同时调节水量和均化水质，所以设置一座调节池。
设计参数：
停留时间：HRT=10h
主要设备：潜污泵  流量＞30m3/h，扬程H＞30m，介质：H₂O。
水泵连接：软管
数量： 一批
浮球液位计：  1个


5.3 生物化学治理部件

生化处理采用生物接触氧化工艺。

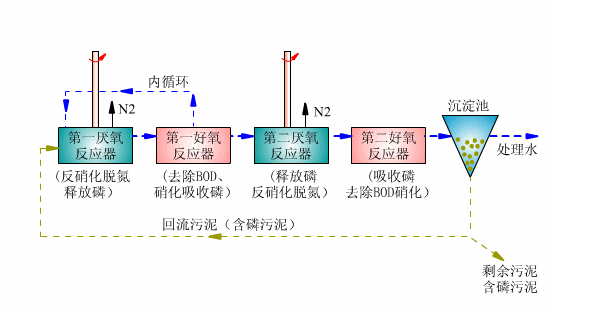

（1）、该系统的脱氮原理：
污水中的氨氮（HN₃—N）95%以上是以NH4+形色存在，经鼓风曝气，首先有亚硝酸菌将氨氮转化为亚硝酸盐：
                                                       （亚硝酸菌）
NH⁴⁺＋1.5O₂  ————>  NO^2－＋2H^＋＋H2O
然后再由硝酸菌将亚硝酸盐转化为硝酸盐：
                                                             硝酸菌
NO₂＋0.5O₂   ————>   NO^3－
总的反应为：
NH^4－＋2O₂    ————>  NO₃＋2H^＋＋H₂O
以上反应在好氧段内进行，在水解酸化段，硝酸盐和亚硝酸盐通过兼氧微生物或厌氧微生物（如产碱杆菌、假单胞菌、无色杆菌等）进行反硝化脱氮，反消化菌利用NO₃中的氧（又称为化合态氧或硝态氧），继续分解代谢有机污染物，去除BOD₅，同时将NO₃中的氮转化为氮气N₂ ，这个过程可用下式表示：
                                                           反消化菌
NO^3－＋有机物   ————>  N₂   ＋N₂O＋OH

（2）、该系统的除磷原理：
厌氧段、水解酸化段占优势的非丝状储磷菌把储存的聚磷酸盐进行分解，并提供能量，大量吸附水中的BOD₅，并释放出正磷酸盐，使厌氧段的BOD₅下降，含磷量上升。污水进入好氧段后，好氧微生物利用氧化分解获得的能动量，大量吸收状况释放的正磷和原水中的磷，完成磷的过渡积累，从而达到去除BOD₅和除磷的目的。

5.3.1生物接触氧化池

生物接触氧化工艺是生物膜法的一种形式，早在十九世纪末就有人试验研究接触氧 化法处理污水。但当时在接触填料、氧化池的构造与设计、运行管理方面存在的缺陷, 限制了接触氧化工艺的应用。到了二十世纪70年代随着科学技术的发展，尤其是材料 科学和电子技术的发展，合成材料的出现及自动控制技术的成熟，生物接触氧化工艺在 填料及供氧方式上取得了巨大的突破。随后又不断地开发研制出各种技术性能优异、价 格低廉的接触填料，非常成熟的氧化池构造设计，使生物接触氧化工艺得到迅速发展, 并逐步发展成为当今世界污水处理的主流工艺。
二十世纪70年代中期，生物接触氧化工艺开始被引入我国，很快便得到大规模应 用，并成为了在我国为数不多的具有相关设计规范的污水处理工艺。现在己经在生活污 水、医院污水，以及印染、粘胶纤维、造纸、石油化工、食品加工、纺织、电力、医药 等领域的工业废水处理得到广泛的应用，并取得非常良好的效果。

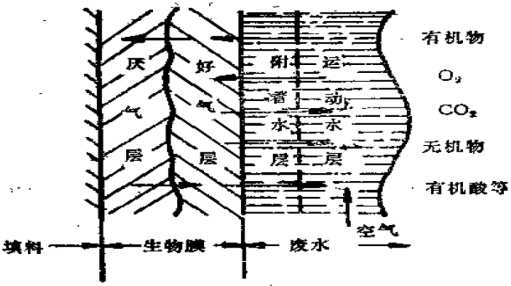

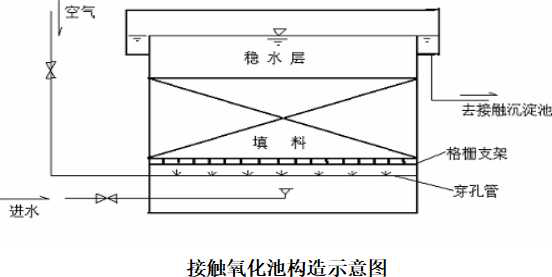

生物接触氧化处理机理：
生物接触氧化法是一种介于活性污泥法与生物滤池之间的生物膜法工艺，生物接触 氧化法：有池体、填料、曝气系统、进出水系统组成。污水进入氧化池内，与填料上生 物膜接触，利用微生物氧化、分解污水中的有机物，从而达到净化污水的目的。其特点 是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证 污水与污水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺 陷。该法中微生物所需氧由鼓风曝气供给，生物膜生长至一定厚度后，填料壁的微生 物会因缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落, 并促进新生物膜的生长，此时，脱落的生物膜将随出水流出池外。

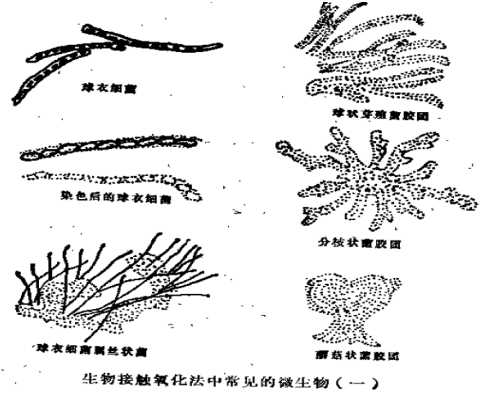

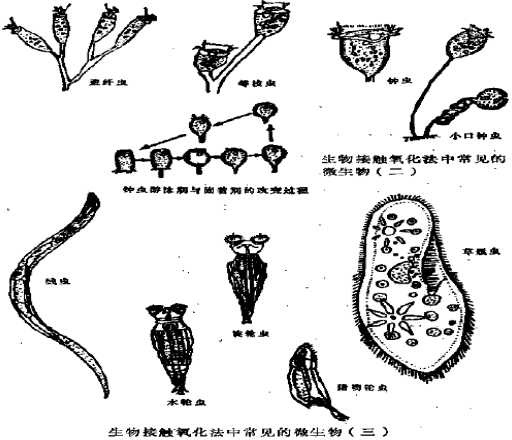

在生物接触氧化法中，微生物主要以生物膜状态固着在填料上，同时又有部分絮体 或破碎生物膜悬浮于处理水中。下表为若干生物接触氧化装置的生物膜重量：
